紅外熱電堆傳感器/熱電堆傳感器工作原理
任何物體只要在絕對零度以上時，都會以一定的波長向外輻射能量，只是在低溫段的輻射能量很弱。
常溫下，自然界的所有物體都是紅外輻射的發射源，只是紅外輻射的波長不同。例如，人體溫度37℃，紅外輻射波長為9~10μm；400～700℃物體的紅外輻射波長為3~5μm。
非接觸式測溫傳感器就是利用物體的輻射能量隨溫度而變化的原理制成的。

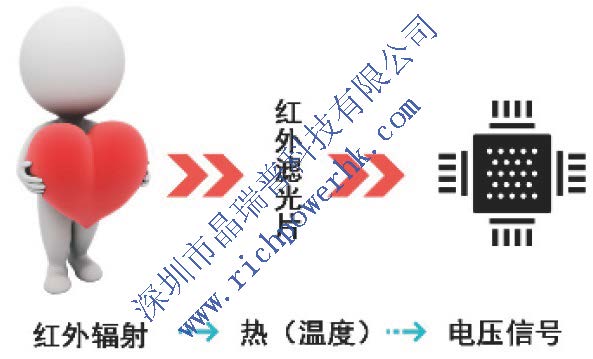

紅外熱電堆傳感器將吸收的紅外輻射轉化為熱能，并把溫度變化轉化成電子信號，放大顯示出來。
熱電堆作為一種非接觸紅外測溫傳感器，不需要直接接觸被測物體就可以快速測得物體表面溫度，可以測量高溫的、危險的或移動的物體，且不會污染或損壞被測物體。
目前，它在額溫槍、耳溫槍、智能家電、燈具開關、食品溫度檢測、特別是安防行業人臉識別加測溫等領域中獲得了廣泛的應用。
據2013年中華人民共和國政府代表在熊本簽署的《關于汞的水俁公約》，自2020年起，各締約國禁止生產及進出口含汞產品，因此電子體溫計將代替水銀體溫計，成為家家戶戶必備的額溫槍、耳溫槍。

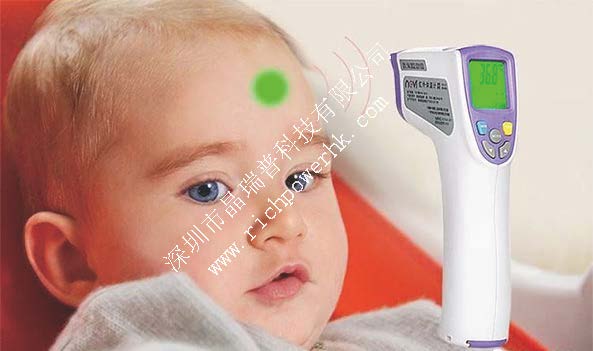

電子體溫計就是采用熱電堆型紅外傳感器，將人體輻射的紅外線轉換為電信號的變化，從而顯示出人體溫度。相比傳統水銀溫度計，電子體溫計具有更安全，讀數直觀，時間短，精度高等優點。

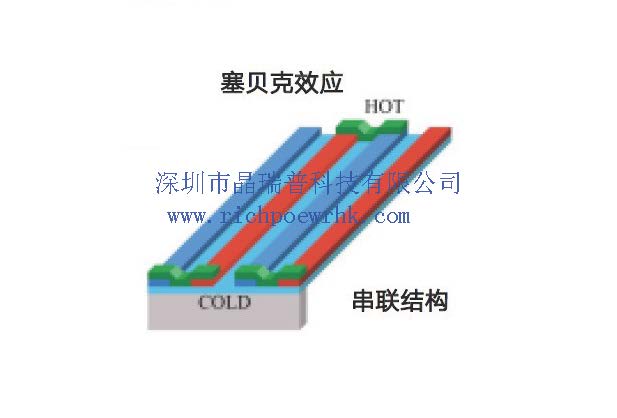

熱電堆是基于賽貝克效應機理，兩種具有不同塞貝克系數的材料相互串接構建的閉環回路(即一對熱電偶)，兩串接處中溫度較高的一端通常被稱作“熱結”，較低的一端被稱作“冷結”，材料中載流子沿著溫度梯度降低的方向移動，引起電荷積累在冷結處，此時回路中便有熱電勢產生。
熱電堆就是根據塞貝效應機理，采用硅基微加工工藝，在硅片支撐層上排布熱電堆的若干個熱電偶，把這些熱電偶串聯起來，就構成熱電堆芯片。傳感器接收紅外輻射時，熱點堆芯片上各熱電偶的電壓疊加輸出，從而將測試溫度轉變?yōu)殡妷盒盘?hào)。

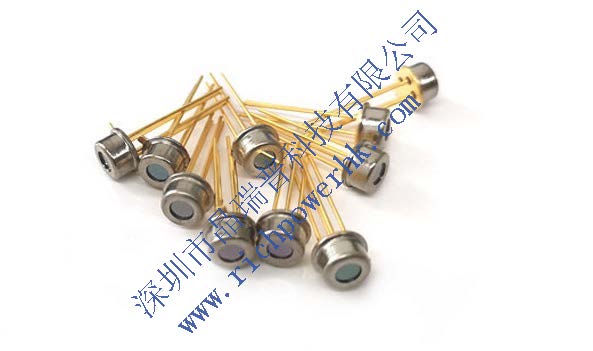

熱點堆傳感器實物圖（TO-46封裝）：
晶瑞普熱電堆溫度傳感器

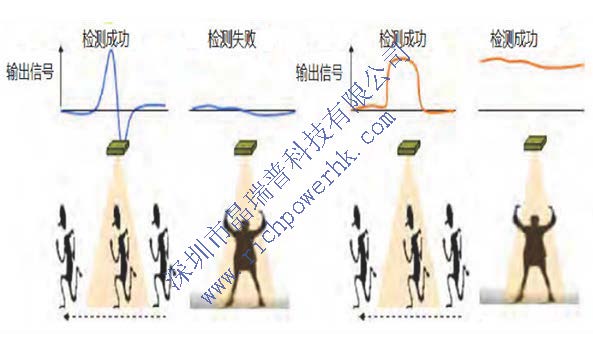

熱電堆傳感器和熱釋電類傳感器的區別：既可以檢測動態信號，也可以檢測靜態信號，且溫度精確測量。
工業溫槍實物圖：
